★รวมวิธีติดตั้ง | แผงโซล่าเซลล์บนหลังคา พร้อมคู่มือ การติดตั้งด้วยตัวเอง แบบละเอียด

📌ขั้นตอนการติดตั้ง ชุดยึดแผงบนหลังคา เมทัลชีท แบบละเอียด

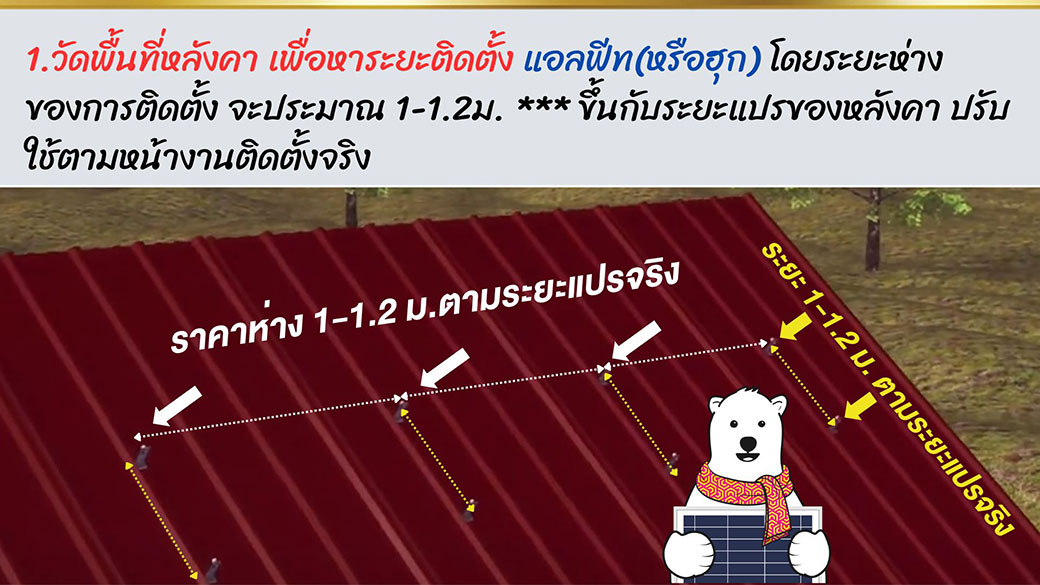

✅1.วัดพื้นที่หลังคา เพื่อหาระยะติดตั้ง [แอลฟีท] หรือฮุก โดยระยะห่างระหว่างแอลฟีทแต่ละตัว จะติดตั้งห่างกันประมาณ 1ม.-1.2ม. ***หมายเหตุ ขึ้นกับระยะแปรของหลังคา ให้ปรับใช้ตามหน้างานติดตั้งจริงอีกที

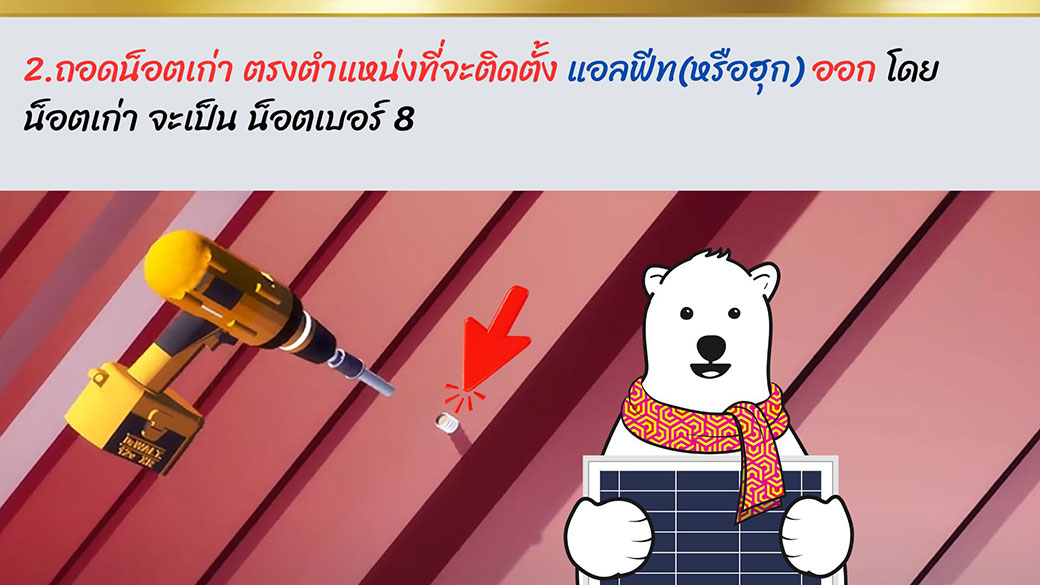

✅2.ถอดน็อตเก่า ตรงตำแหน่งที่จะติดตั้ง [แอลฟีท] หรือฮุก ตัวเดิมออก โดยน็อตเก่า จะเป็นน็อตเบอร์ 8

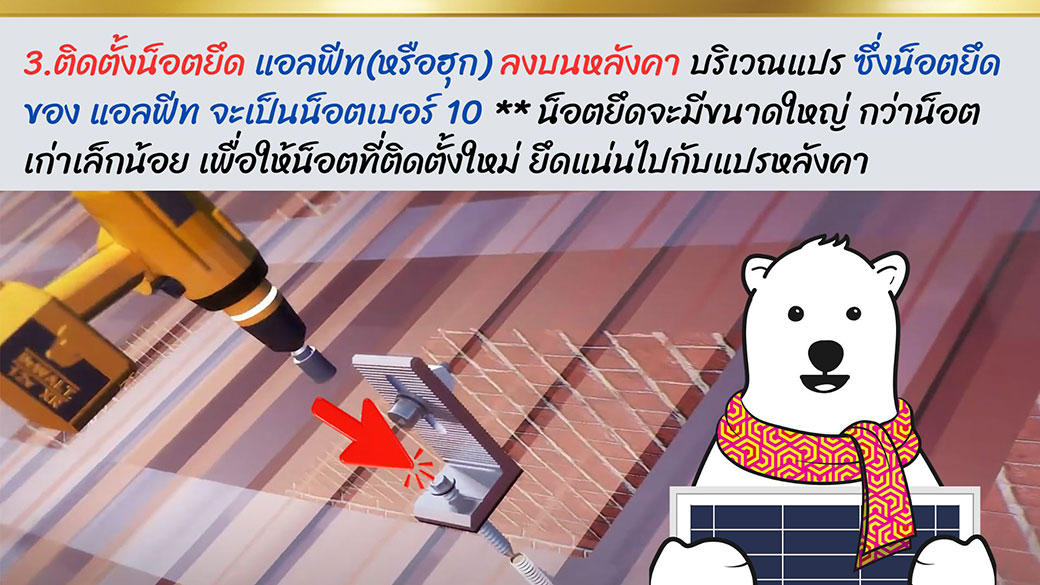

✅3.ติดตั้ง [น็อตยึดแอลฟีท] หรือฮุก ลงบนหลังคา บริเวณแปร ***หมายเหตุ น็อตยึดแอลฟีท จะเป็นน็อตเบอร์ 10 ซึ่งมีขนาดใหญ่กว่าน็อตเก่าเล็กน้อย เพื่อให้น็อตที่ติดตั้งใหม่ ยึดแน่นไปกับแปรของหลังคา

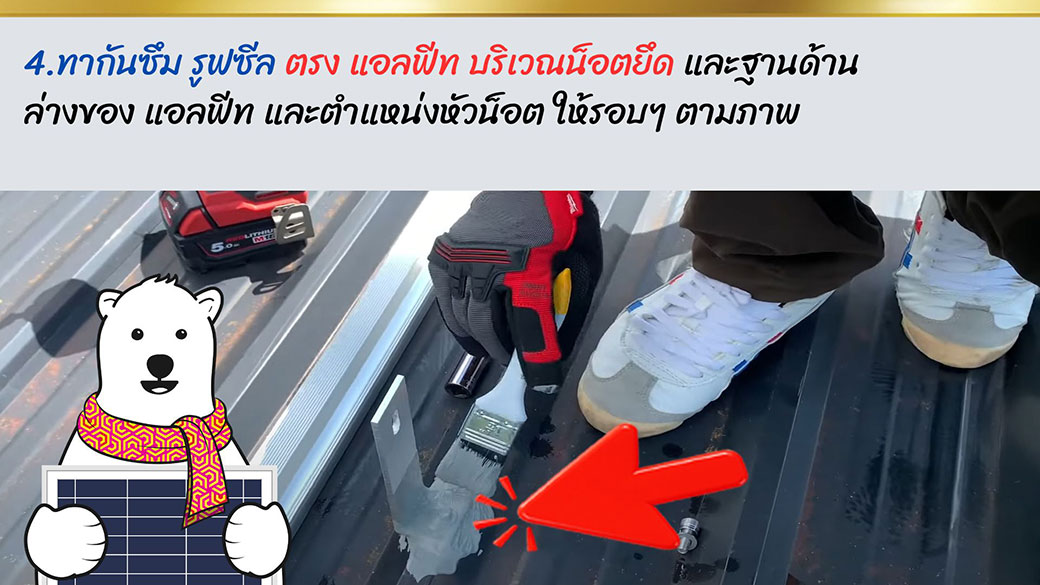

✅4.ทากันซึม ด้วย รูฟชีล ตรงตำแหน่งแอลฟีท บริเวณน็อตยึดแอลฟีท และรอบๆฐานด้านล่างของแอลฟีทให้ทั่วๆ เพื่อป้องกันน้ำซึมลงหลังคา

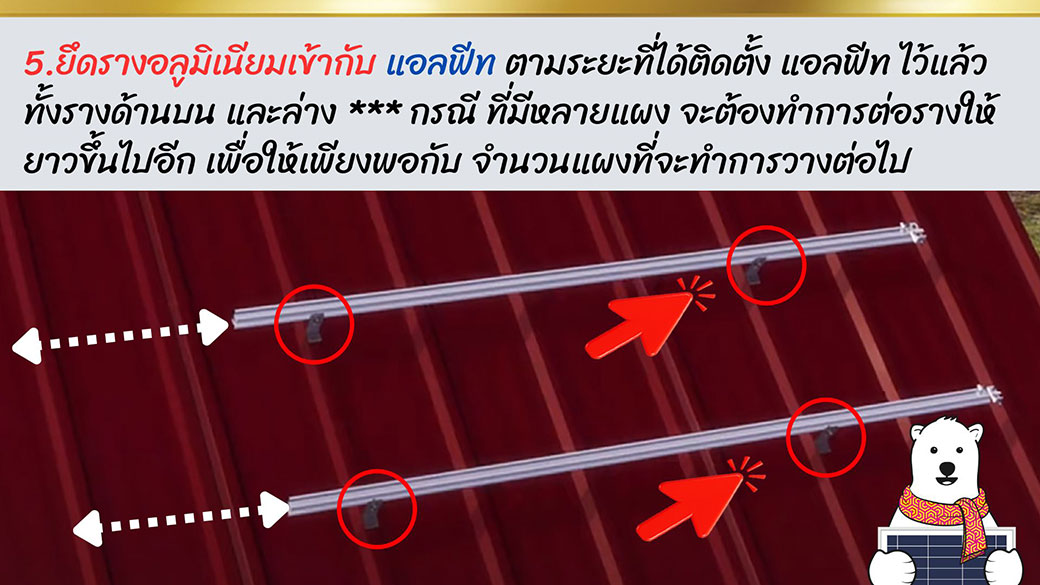

✅5.ยึดรางอลูมิเนียม เข้ากับแอลฟีท ตามระยะที่ได้ติดตั้ง แอลฟีท ไว้แล้ว ทั้งรางด้านบน และรางด้านล่าง ***หมายเหตุ กรณที่ติดตั้งแผงโซล่าเซลล์ หลายๆแผง จะต้องทำการ ใช้ตัวต่อราง มาต่อรางอลูมิเนียมให้ยาวเพิ่มขึ้น เพื่อให้เพียงพอสำหรับรองรับแผงโซล่าเซลล์ทั้งหมด

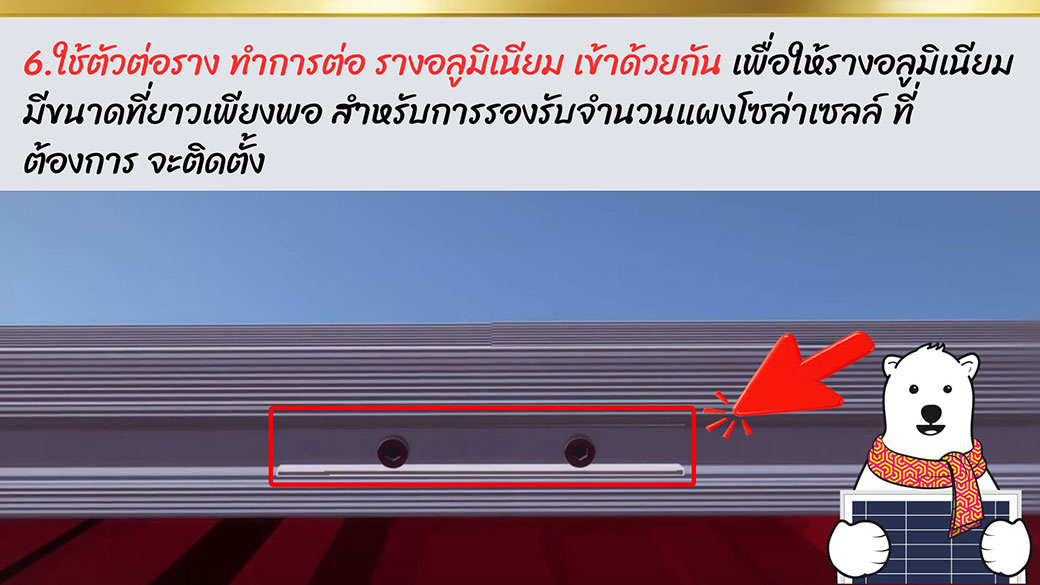

✅6.ใช้ตัวต่อราง ทำการต่อรางอลูมิเนียม เข้าด้วยกัน ทั้งรางบน และรางล่าง เพื่อให้รางอลูมิเนียม มีขนาดที่ยาวเพียงพอ สำหรับการรองรับจำนวนแผงโซล่าเซลล์ ที่ต้องการจะติดตั้ง

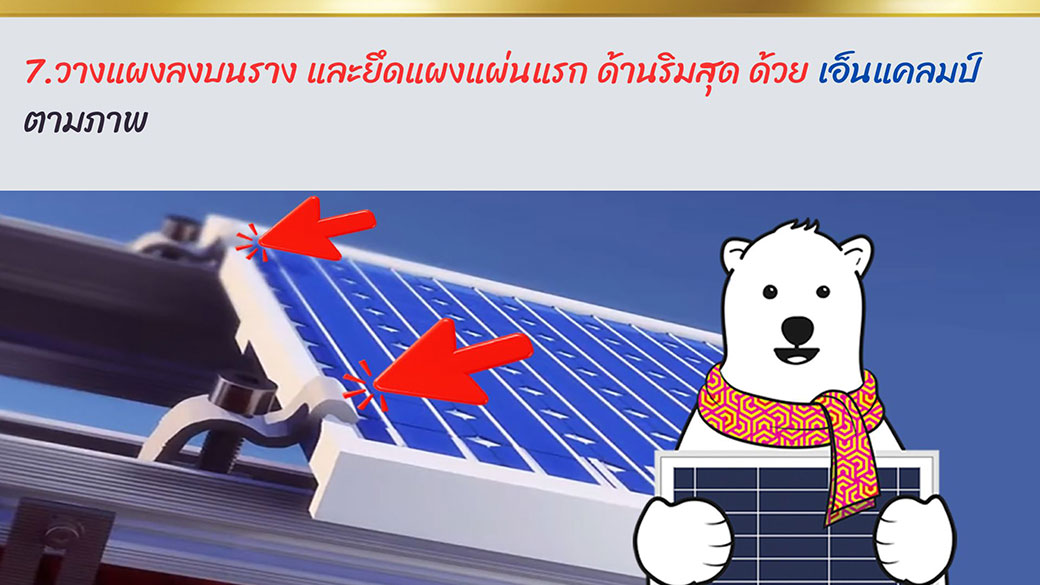

✅7.วางแผงโซล่าเซลล์ แผ่นแรก ลงบนล่าง และยึดด้านริมสุดของแผง ด้วยชุดยึดแผงแผ่นริม [เอ็นแคลมป์]

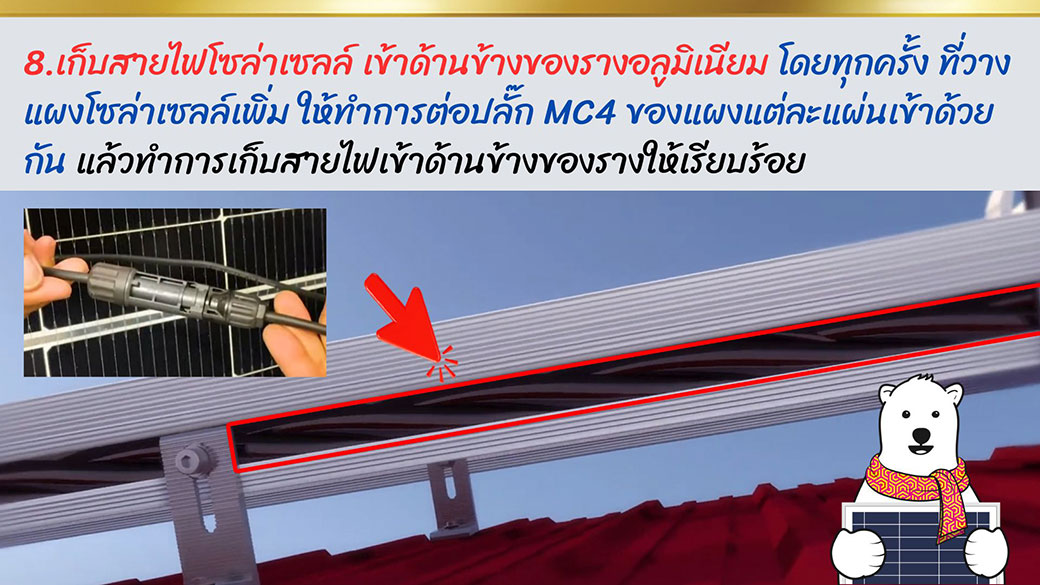

✅8.เก็บสายไฟโซล่าเซลล์ เข้าด้านข้างของรางอลูมิเนียม ***หมายเหตุ ในทุกครั้ง ที่มีการวางแผงโซล่าเซลล์เพิ่ม ให้ทำการต่อปลั๊ก MC4 ของแผงแต่ละแผงเข้าด้วยกัน ไปเลย เพราะถ้าทำทีหลังจะต่อปลั๊กยาก

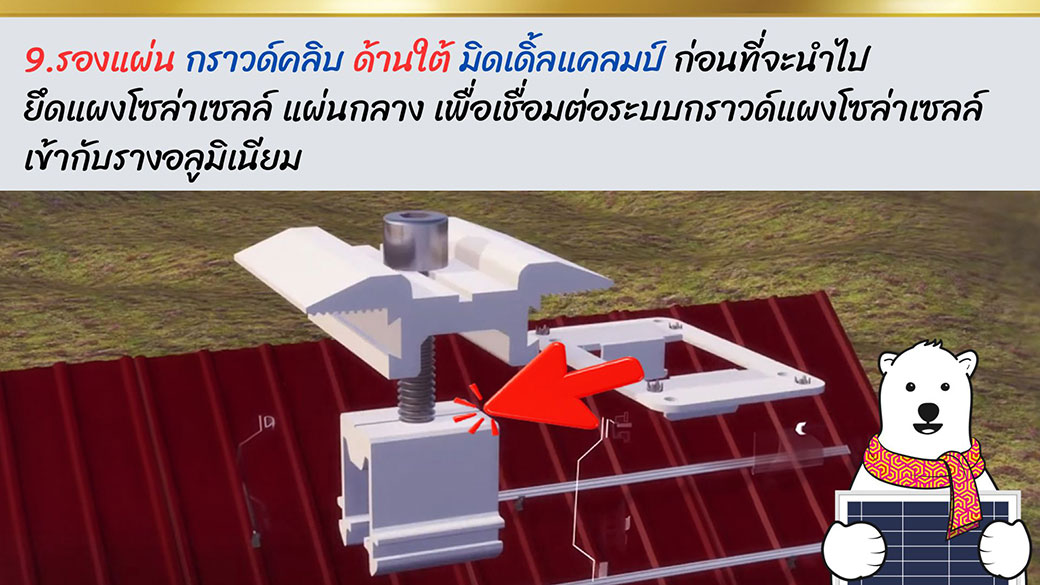

✅9.รองแผ่น [กราวด์คลิป] ด้านใต้ของตัวยึดแผงแผ่นกลาง [มิดเดิ้ลแคลมป์] ก่อนที่จะไปยึดแผงโซล่าเซลล์ แผ่นกลาง ***หมายเหตุ เพื่อทำการเชื่อมต่อระบบกราวด์ของแผงโซล่าเซลล์ เข้ากับรางอลูมิเนียม

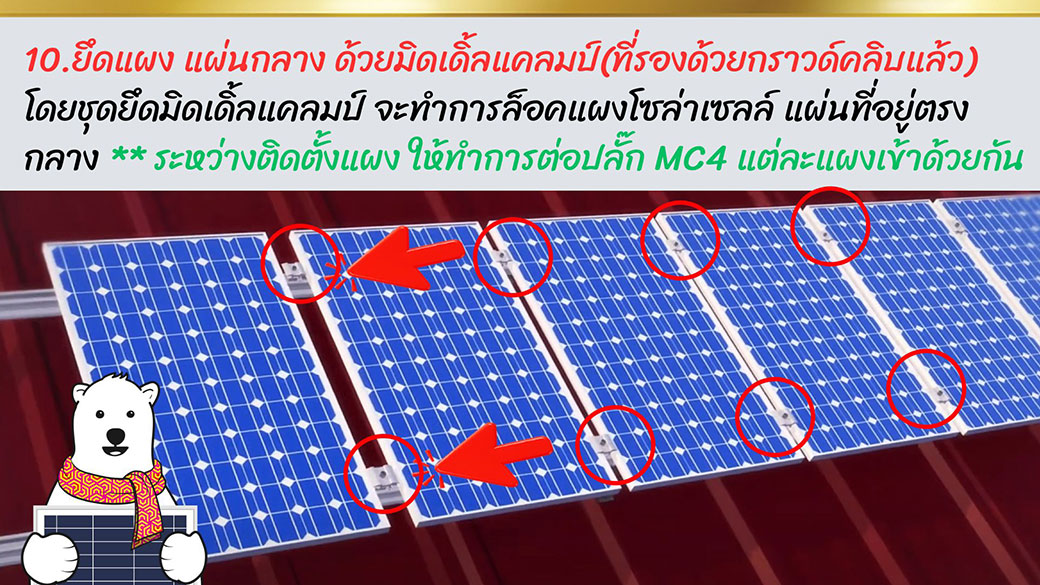

✅10.ยึดแผงโซล่าเซลล์ แผ่นกลาง ด้วยชุดยึดแผงแผ่นกลาง [มิดเดิ้ลแคลมป์ที่รองด้วยกราวด์คลิบแล้ว] โดยชุดยึดมิดเดิ้ลแคลมป์ จะทำการล็อคแผงโซล่าเซลล์ แผ่นที่อยู่ตรงกลางเข้าด้วยกัน ***หมายเหตุ ในทุกครั้ง ที่มีการวางแผงโซล่าเซลล์เพิ่ม ให้ทำการต่อปลั๊ก MC4 ของแผงแต่ละแผงเข้าด้วยกัน ไปเลย เพราะถ้าทำทีหลังจะต่อปลั๊กยาก

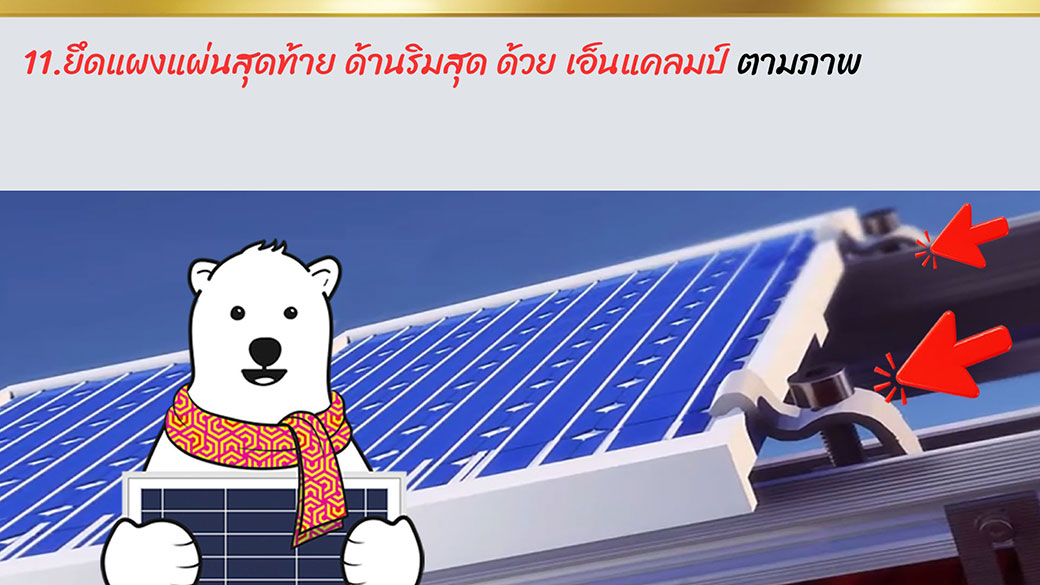

✅11.ยึดแผงโซล่าเซลล์ แผ่นสุดท้าย ด้านริมสุด ด้วยชุดยึดแผงแผ่นริม [เอ็นแคลมป์]

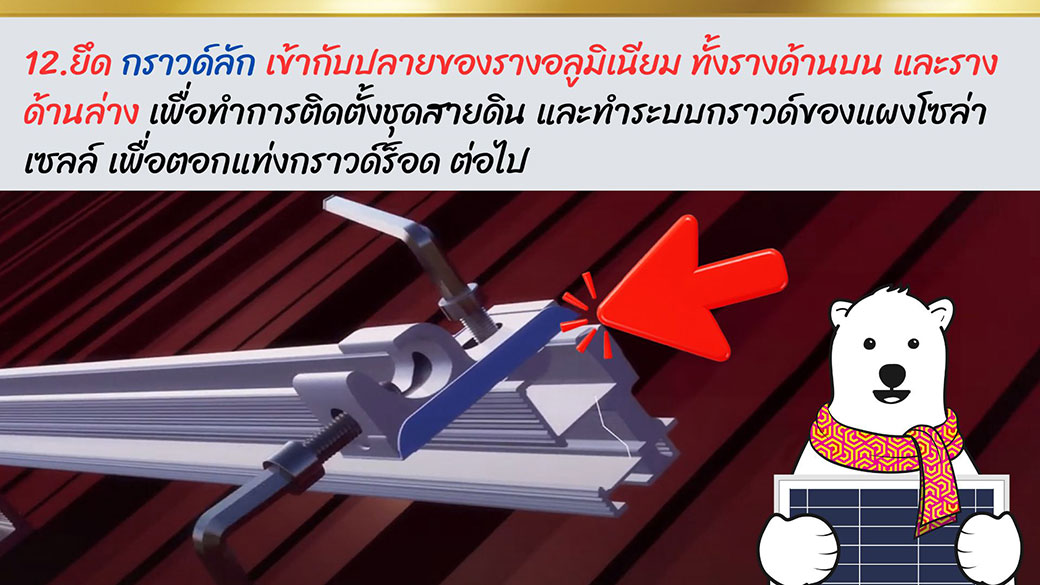

✅12.ยึด [กราวด์ลัก] เข้าที่ปลายรางอลูมิเนียม ทั้งรางบน และรางล่าง เพื่อทำการติดตั้งชุดสายดิน และทำการต่อระบบกราวด์ของแผงโซล่าเซลล์ และตอกแท่งกราวด์ร็อด ต่อไป
