📌1.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 2แผง (ใช้กับปั๊มน้ำ 1แรงม้า)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 251ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 2ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 6ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 12ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)

📌2.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 3แผง (ใช้กับปั๊มน้ำ 1.5แรงม้า)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 366.5ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 4ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 8ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 16ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)

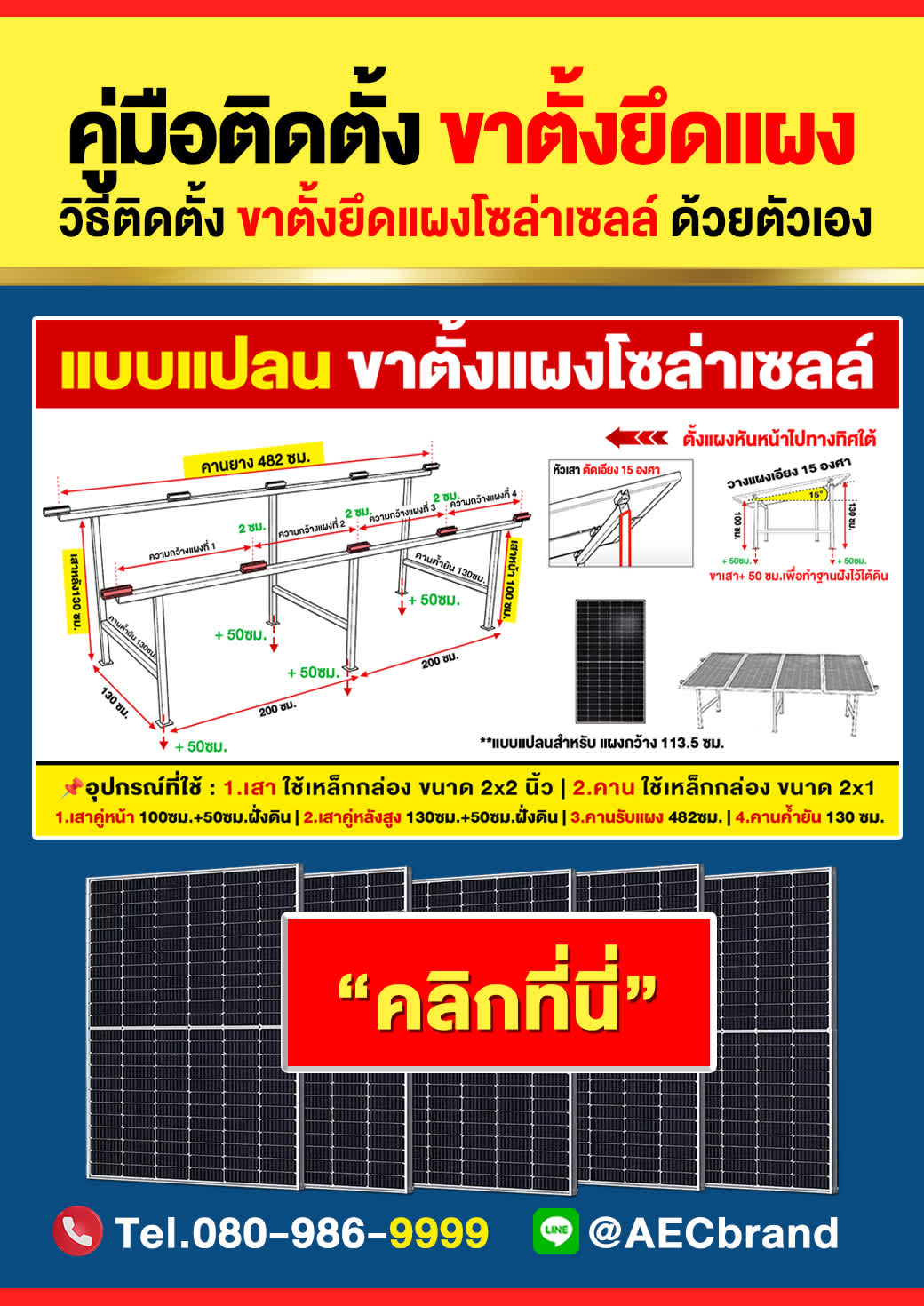

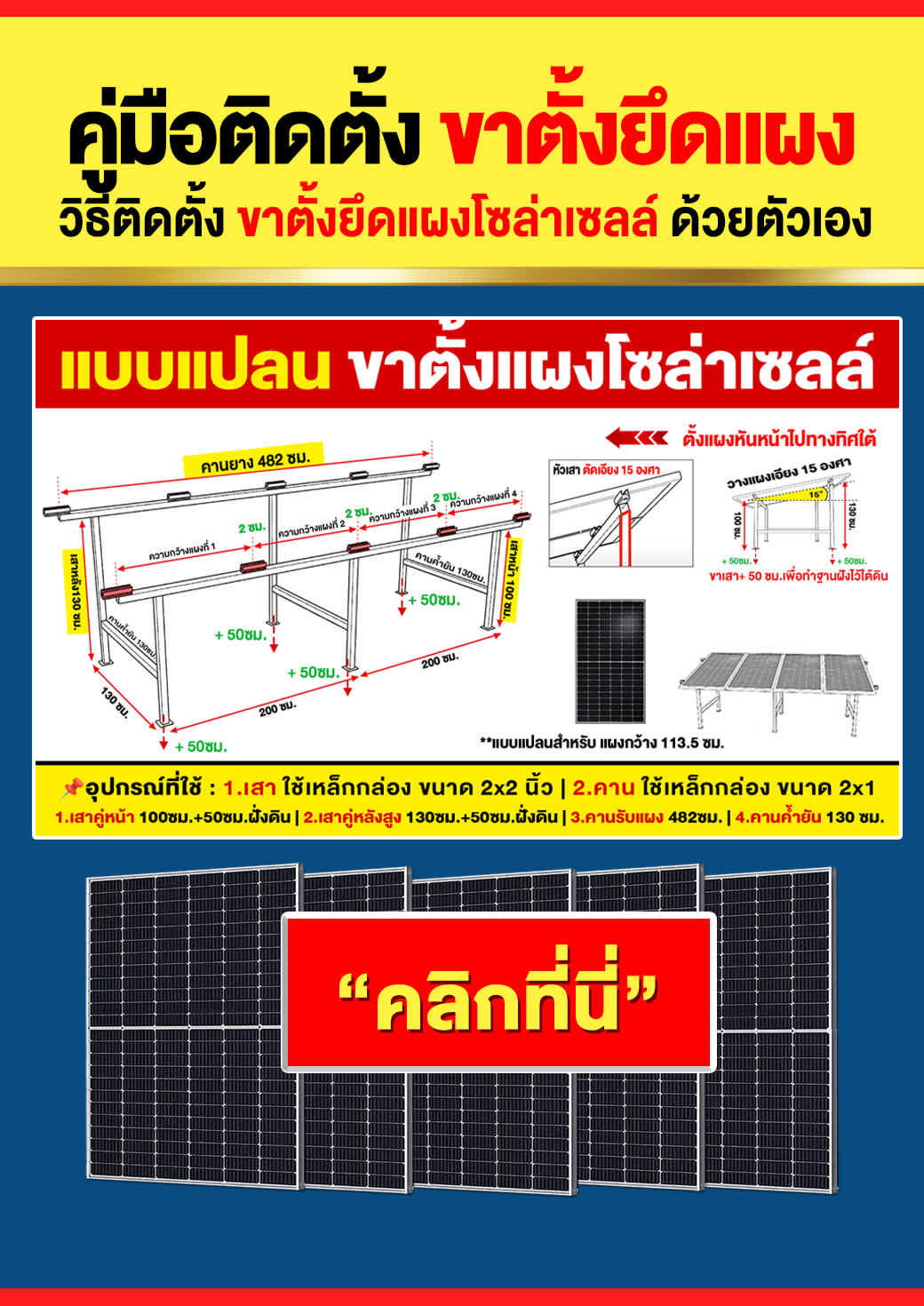

📌3.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 4แผง (ใช้กับปั๊มน้ำ 2แรงม้า)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 482ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 6ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 10ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 20ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)

📌4.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 5แผง (ใช้กับ อินเวอร์เตอร์ปั๊มน้ำ)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 596ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 8ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 12ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 24ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)

📌5.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 6แผง (ใช้กับ อินเวอร์เตอร์ปั๊มน้ำ)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 713ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 10ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 14ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 28ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)

📌6.คู่มือติดตั้ง ขาตั้งแผงโซล่าเซลล์ แบบ 8แผง (ใช้กับปั๊มน้ำ 3แรงม้า)

📌1.ขนาดเสา : "เสา" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x2นิ้ว

• ✅เสาคู่หน้า = สูง 100ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ✅เสาคู่หลัง = สูง 130ซม.+เผื่อระยะฝั่งเสาลงดิน เพิ่มอีกประมาณ 50ซม.
• ⚡️ปลายหัวเสา ตำแหน่งที่จะยึดกับคาน ให้ตัดเอียงทำมุม 15 องศา
• ⚡️หมายเหตุ : เสาคู่หน้า จะเตี้ยกว่า เสาคู่หลัง ประมาณ 30ซม.

📌2.ขนาดคาน : "คาน" แนะนำให้ใช้เป็น เหล็กกล่องขนาด 2x1นิ้ว

• ✅คานยึดแผง = ยาว 944ซม.(ขนาดคาน = ความกว้างแผง x จำนวนแผง +เผื่อระยะขอบด้านข้าง)
• ✅คานค้ำยันเสา = ยาว 130ซม.(ใช้ยึดด้านล่างของเสา เพื่อเพิ่มความแข็งแรงให้กับเสา)

📌3.เม้าติ้งยึดแผง : "Solar Mounting" เป็นอุปกรณ์มาตรฐาน สำหรับใช้จับยึดแผงโซล่าเซลล์

• ✅เอ็นแคลมป์ = จำนวน 4ตัว (ใช้ยึดแผงโซล่าเซลล์ แผ่นริมทั้งสองด้านซ้ายขวา)
• ✅มิดเดิ้ลแคลมป์ = จำนวน 14ตัว(ใช้ยึดตรงกลางระหว่างแผงโซล่าเซลล์เข้าด้วยกัน)
• ✅รางอลูมิเนียม = ตัดสั้นๆยาว 25ซม จำนวน 18ตัว(ใช้วางบนคาน เพื่อเป็นฐานยึดกับ เม้าติ้งยึดแผง)
• ✅น็อตสกรูยิงเหล็ก = น็อตยาว 6.3-6.5ซม. จำนวน 36ตัวขึ้นไป (ใช้ยึดรางอลูมิเนี่ยม เข้ากับคาน 1ราง ยิงน็อต 2ตัว)
